石材标准 异形装饰石材 第1部分：弧面板 （二）

异形装饰石材 第1部分：弧面板 Special type decorative stone Partl：Arc slab（二）

JC/T 84.7—1999

4.4.3   标记示例如下：
       用山东济南产黑色花岗石荒料加工的正面圆弧半径为500mm、正面弦长为707mm、高度为840mm的等壁厚、优等品外弧面板标记为；
       济南青弧面板GWD 500×707×840 A JC/T 847.1—1999
4.5   基本参数
       基本参数见表1。

               表 1                              mm

5   技术要求

5.1  尺寸极限偏差

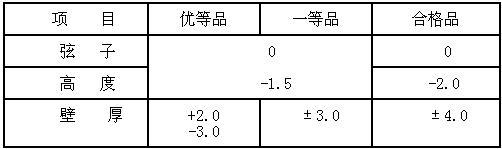

5.1.1  弧面板外形尺寸的极限偏差应符合表2的规定，且壁厚最小值应不小于20mm。

              表2                                mm

5.1.2  两正面边线与端面的夹角应为90º，其极限偏差为优等品和一等品0.50mm，合格品1.00mm。
5.1.3  正面为外弧面时，接缝口切角Ø应不大于理论值，正面为内弧面时，接缝口切角Ø应不小于理论值。
5.2  形状公差
5.2.1  弧面板正面素线(含边线)的直线度为优等品和一等品1.0mm，合格品1.5mm。
5.2.2  弧面板正面的线轮廓度为优等品和一等品1.0mm，合格品1.5mm。
5.3  外观质量

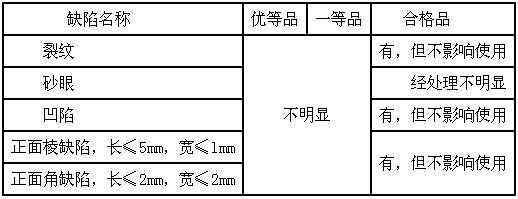

5.3.1  大理石弧面板的外观质量应符合表3的规定。

                                          表3

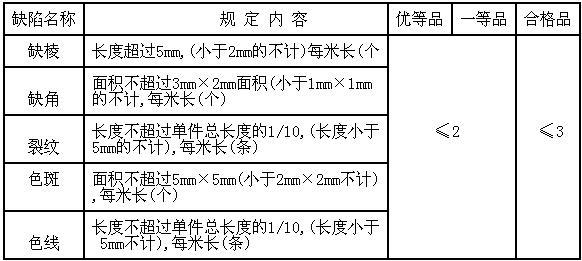

5.3.2  花岗石弧面板的外观质量应符合表4的规定。

                                     表4

5.3.3   弧面板允许粘接和修补，但不应影响弧面板的装饰质量和物理力学性能。
5.4   拼接后整体柱面要求
       柱面的花纹、色调应基本协调、过渡自然。
5.5   光泽度
      弧面板光泽度由供需双方商定。
5.6   物理力学性能
      弧面板物理力学性能应符合表5的规定。

                                表5

5.7  其他要求
      若对弧面板有其他特殊要求(如锥形、开槽、磨边、开孔、雕刻等)，可由供需双方商定。
