干挂天然花岗石饰面建筑板材及其不锈钢配件 第2部分:干挂不锈钢配件(二)

JC830.2 —1998

4.12   托板
4.1.2.1   按使用要求分为四种类型:
       a)不切角针孔不可调型(代号为A)
       b)不切角针孔可调型(代号为B)
       c)切角针孔不可调型(代号为C)
       d)切角针孔可调型(代号为D)

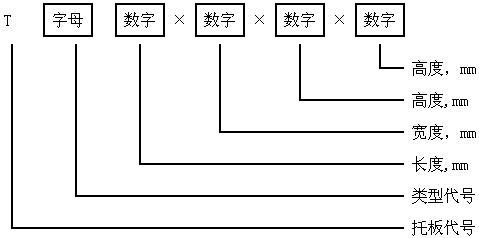

4.1.2.2   产品代号表示方法规定如下:

4.1.3   销针
4.1.3.1  按使用要求分为二种类型:
       a)普通型(代号为A)
       b)帽顶型(代号为B)

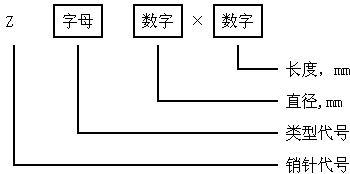

4.1.3.2  产品代号表示方法规定如下:

4.2   产品标记
4.2.1  产品标记顺序:名称、代号、标准号。
      示例1:
      长度为50mm,宽度为50mm,高度为50mm,厚度为50mm的带托板单孔型弯板标记为:
      弯板  WA 50 × 50 ×50 ×50  JC830.2—1998
      示例2:
      长度为40mm,宽度为50mm,厚度为5mm的不切角针孔可调型托板标记为:
      托板  TB 40 × 50 ×5   JC830.2—1998
      示例3:
      直径为4mm,长度为50mm的普型销针标记为:
      销针  ZA 4 × 50   JC830.2—1998

5   材质要求

5.1   配件材料化学成分(熔炼分析)应符合GB/T3280、GB/T1220、GB/T4239、GB/T4230相应标准的规定。
5.2   配件宜采用奥氏体型不锈钢材料加工制作,同一套配件应采用同一材质制作。
5.3   配件力学性能和工艺性能应符合GB/T4230、GB/T4237、GB/T3280、GB/T 1220、GB/T4239相应标准的规定。
5.4   原材料必须具有出厂合格证。

6   技术要求

6.1   表面质量
6.1.1   表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层,允许有不大于厚度公差一半的轻微凹坑、凸起、压痕、发纹、擦伤和压入的氧化铁皮。
6.1.2   冷加工后表面缺陷允许用修磨方法清理,但清理深度不得超过厚度公差一半。
6.1.3   冷加工后配件厚度减薄量不得超过厚度公差一半。
6.1.4   冲压孔边加工后应平整光滑,不得有毛刺、毛边。
6.1.5   对表面质量要求较高的配件,其表面质量技术要求由供需双方协议商定。
6.2    规格尺寸
       配件规格尺寸见附录A(提示的附录)。         (www.stonenic.com)
6.3   配件尺寸允许偏差

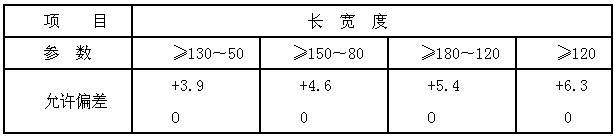

6.3.1   弯板及托板长(宽度允许偏差)应符合表1的要求。

                                  表 1                          mm

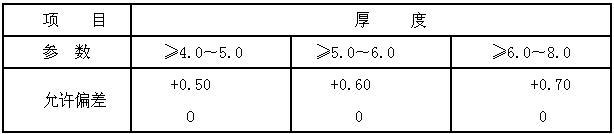

6.3.2  弯板及托板厚度的允许偏差应符合表2的要求。

                                表 2                               mm

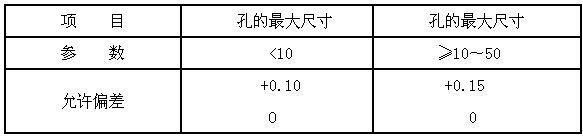

6.3.3  弯板、托板冲孔尺寸允许偏差应符合表3的要求。

                       表 3                               mm
