发布时间:2010-06-10

干挂天然花岗石饰面建筑板材及其不锈钢配件 第2部分:干挂不锈钢配件(一)

JC830.2—1998

1   范围

       本标准规定了石材干挂用弯板、托板、定位销针等不锈钢配件的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。
       本标准适用于建筑干挂饰面工程施工用弯板、托板、定位销针等不锈钢配件。

2   引用标准

      下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
      GB/T222—88 钢的化学分析用试样法及成品化学成分允许偏差
      GB/T223—88 钢铁及合金化学分析方法
      GB/T228—87 金属拉伸试验方法
      GB/T232—87 金属弯曲试验方法
      GB/T1220—84 不锈钢棒
      GB/T2975—82 钢材力学及工艺性能试验取样规定
      GB/T3280—84 不锈钢冷轧钢板
      GB/T4230—84 不锈钢热轧钢带
      GB/T4237—84 不锈钢热轧钢板
      GB/T4239—84 不锈钢冷轧钢带

3   定义

       本标准采用下列定义。
3.1   弯板
       连系托板或石材与结构体的不锈钢结构件(参考图1)。
3.2   托板
       连系弯板与销针的金属结构件(参考图1)。
3.3   销针
       固定花岗石板材的金属结构件(参考图1)。

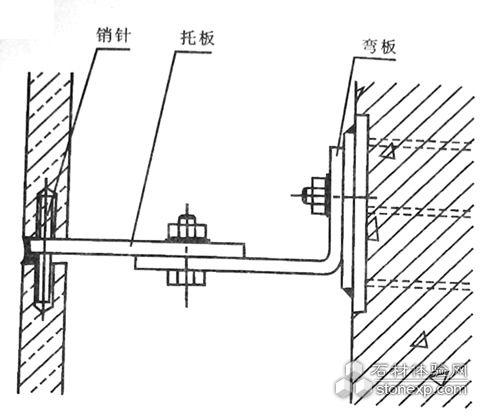

   图1  石材干挂结构示意图

4   产品分类

4.1   分类
4.1.1   弯板
4.1.1.1   按使用要求分为六种类型:
       a)带托板单孔型(代号为A)
       b)带托板双孔型(代号为B)
       c)不带托板单孔针孔不可调型(代号为C)
       d)不带托板单孔针孔可调型(代号为D)
       e)不带托板双孔针孔不可调型(代号为E)
       f)不带托板双孔针孔可调型(代号为F)

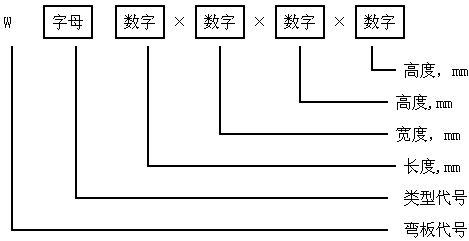

4.1.1.2   产品代号表示方法规定如下:
