系统检测到您所使用的浏览器版本较低,请升级Internet Explore 。推荐使用FirefoxChrome浏览器打开,否则将无法体验完整产品功能。
×
发布时间:2010-12-30

天然饰面石材试验方法 第2部分:干燥、水饱和弯曲强度试验方法

GB/T 9966.2—2001                                         代替 GB/T 9966.2—1988

1  范围

    本标准规定了天然饰面石材的弯曲强度试验所用设备及量具、试样、试验步骤、结果计算和试验报告。
    本标准适用于天然饰面石材的干燥、水饱和弯曲强度试验。

2  设备及量具

2.l  试验机:示值相对误差不超过±l%,试样破坏的载荷在设备示值的20%~90%范围内。
2.2  游标卡尺:读数值为0.10mm。
2.3  万能角度尺:精度为2'。
2.4  干燥箱:温度可控制在105℃±2℃范围内。

3  试样

3.1  试样厚度(H)可按实际情况确定。当试样厚度(H)≤68mm时宽为100mm;当试样厚度>68mm时宽度为1.5H。试样长度为10×H+50mm。长度尺寸偏差±lmm,宽度、厚度尺寸偏差±0.3mm。
3.2  示例:试样厚度为30mm时,试样长度为10×30mm+50mm=350mm;宽度为100mm。
3.3  试样上应标明层理方向。
3.4  试样两个受力面应平整且平行。正面与侧面夹角应为90º±0.5度。
3.5  试样不得有裂纹、缺棱和缺角。
3.6  在试样上下两面分别标记出支点的位置(见图1)。
3.7  每种试验条件下的试样取五个为一组。如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样。

4  试验步骤

4.1  干燥状态弯曲强度
4.1.1  在105℃±2℃的干燥箱内将试样干燥24h后,放入干燥器中冷却至室温。
4.1.2  调节支架下支座之间的距离(L=10×H)和上支座之间的距离(L/2),误差在±1.0mm内。按照试样上标记的支点位置将其放在上下支架之间。一般情况下应使试样装饰面处于弯曲拉伸状态,即装饰面朝下放在下支架座上(见图1)。
4.1.3   以每分钟1800N±50N的速率对试样施加载荷试样破坏。记录试样破坏载荷值(F)。精确到10N。
4.1.4   用游标卡尺测量试样断断裂面的宽度(K)和宽度(H),精确至0.1mm。
4.2   水饱和状态弯曲强度
4.2.1  试样处理:将试样放在20℃±2℃的清水中浸泡48h后取出,用拧干的湿毛巾擦去试样表面水分,立即进行试验。
4.2.2  调节支架支座距离同4.1.2。
4.2.3  试验加载条件同4.1.3。
4.2.4  测量试样尺寸同4.1.4。

5  结果计算

    弯曲强度按下式计算:
                                  3FL
                          Pw = -------      ………………………………(1)
                                  4KH2

式中:Pw——弯曲强度,MPa;
         F——式样破坏载荷,N;
         L——支点间距离,mm;
         K——试样宽度,mm;
         H——试样厚度,mm。
     以每组试样弯曲强度的算术平均值作为弯曲强度,数值修约到0.1MPa。

6  试验报告

    试验报告应包含以下内容:
6.1 该组试样弯曲强度的平均值和标准偏差。
6.2 试样名称、品种、编号及数量。
6.3 试样层理方向,状态等。

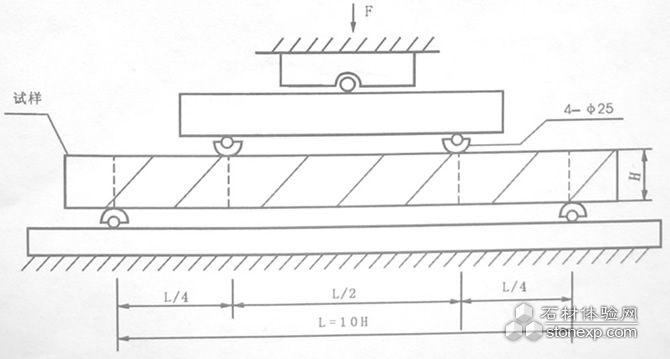

图一


酒店设计与石材应用
