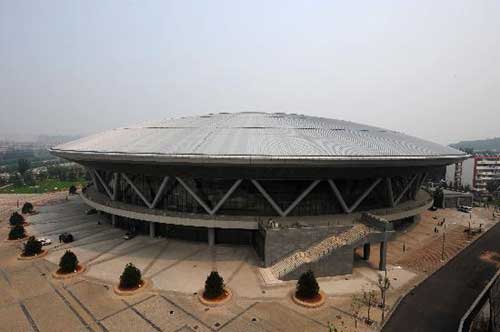

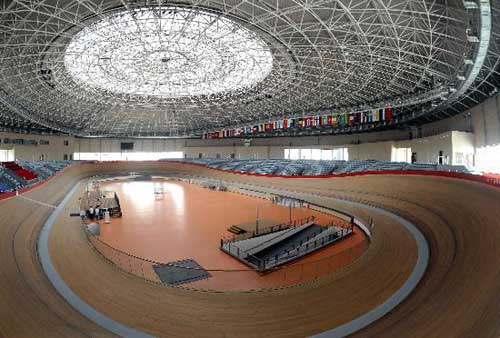

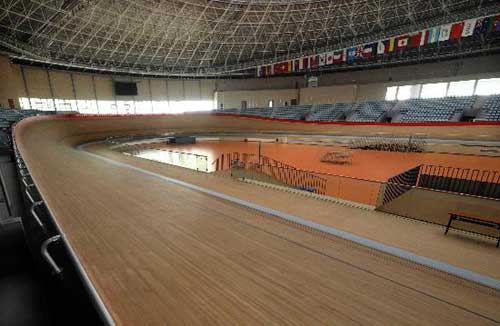

场馆名称:老山自行车馆 地理位置:总局自行车和击剑运动管理中心基地西侧 建筑面积:32920㎡ 赛时功能:场地自行车 座位数:固定3000个,临时3000个 老山自行车馆建筑面积33320平方米,地上分成三层,建筑高度为33.8米,赛时可容纳观众6000人,其中3000是临时的座席。走进场馆,头顶为巨大的如蜘蛛网般的钢结构圆形穹顶,穹顶周围分布着200余盏照明灯,250米长椭圆形全天候木质赛道横卧在底部,赛道周围是一排排整洁的淡蓝色座席。坐在这些舒适的座席上,看国际场地自行车高手在倾斜的木质赛道上“飞檐走壁”,绝对是一件非常过瘾的事儿。 巨型穹顶钢架搭建 编草帽般拔杆架起未消耗能源 老山自行车馆的钢屋架为双层球面网壳结构,该钢结构的水平投影直径为150米,跨度133.06米。鳞次栉比的各种大小钢架环环相扣,密密麻麻。据国家体育总局奥建办自剑项目部部长边西来介绍,这总重量达1400吨的“庞然大物”竟然是在地上和空中“编”起来的!
在穹顶的建设中,采用了轨道式移动网架型高空作业平台应用技术和传统的外扩法拔杆式整体提升技术。轨道式移动空间网架型高空作业用用技术即采用标准铁道钢轨和枕木,架设直径约170米圆环型轨道,周长500米,专门设计了两座高空作业的平台,椭圆环型轨道移动进行钢结构施工,传统的外扩法拔杆式整体提升技术是对跨度为133米的钢网壳部分,采用提升、外边扩的技术安装,首先在地面拼装,如编草帽的帽檐一样,由于屋盖是拱形的,每编一圈,就将支撑在屋盖底的“拔杆”(支撑架)往外挪一圈,屋盖高度也随之提高。无法继续拼装时开始提升,再拼装,反复进行,直到将网壳拼装完成并提升到位。提升后利用倒链纠正网壳的位移和扭转偏差。在拔杆群整体提升过程中,全部采用人力绞磨动力,没有消耗能源。
