场馆名称:国家体育馆
地理位置:奥林匹克公园
建筑面积:80890㎡
赛时功能:体操、蹦床、手球
座位数:固定18000个,临时2000个

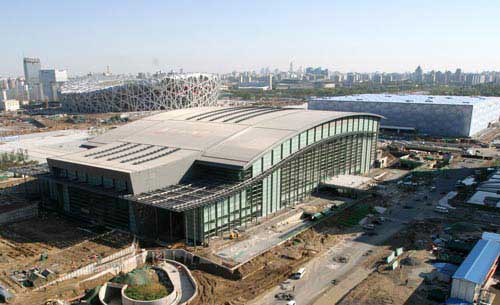

行云流水般飘逸富于动,设计灵感源于中国折扇,波浪造型的“中国折扇”巧妙地连接了与之南北相应的平顶造型“水立方”和单曲面造型的国家会议中心,使得奥林匹克公园内的城市景观达到协调统一。国家体育馆由主体建筑和与之相连的热身馆以及室外环境组成,是一座中华民族传统建筑美学与当代建设风格完美结合的结晶。

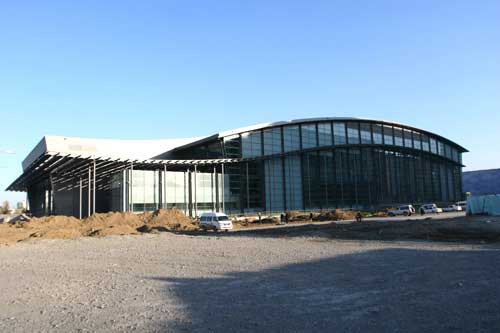

国家体育馆屋顶曲面近似扇形如行云流水般飘逸又富于动感,四周竖向分部的钢骨架与大面积晶莹剔透的玻璃幕墙相映衬,犹如一把张开的中国折扇,彰显出中国文化的内涵。

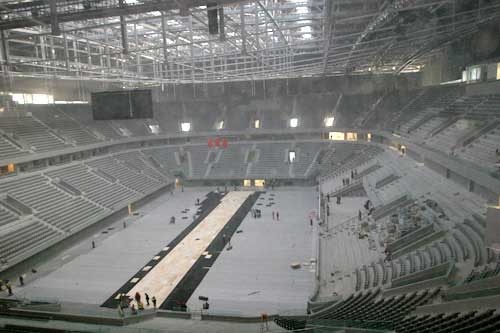

国家体育馆 施工进行中
国家体育馆 施工进行中
国家体育馆 施工进行中
国家体育馆 施工进行中

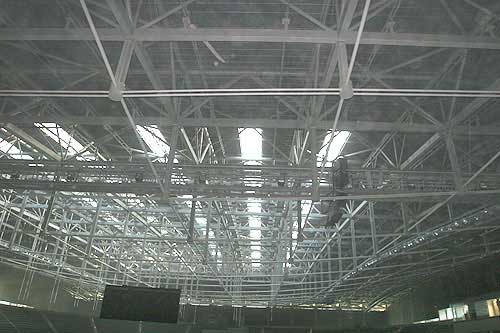

跨度最大的双向张弦钢桁架结构 9个“机器人”安装,国家体育馆钢屋架南北长144米,东西宽114米,整个体育馆钢屋架工程由14榀桁架组成,总用钢量达2800吨,钢屋架形状呈扇形波浪曲线,是目前国内空间跨度最大的双向张弦钢屋架结构体系。但表面上看去,却轻盈而富于动感,赋予了国家体育馆灵动之美。
据国家体育馆业主单位国奥投资发展有限公司副总经理沈永山介绍,这是目前国内空间跨度最大的双向张弦钢屋架结构体系,它满足了结构设计的三个要素:1、结合建筑设计的美观要求,2、承载方式安全可靠,3、结构受力体系简洁合理且造价低廉。
沈永山说,设计时充分考虑施工的要求。由于结构复杂、技术难度大,钢屋架安装采用纵向张拉后携带双向索进行整体滑移安装技术。高效的、节省工期的施工方法,使屋顶的钢结构一次成型,填补了国内空白。在施工中也采用了由第三方对主要受力杠杆,支撑架系统、所有焊缝进行监测,布置和安装健康监测点,提高整个工程在施工过程中的安全性。
为了给国家体育馆屋顶架上钢屋架,施工技术人员首次采用了9个“机器人”进行的滑移施工技术。施工人员先对钢屋架在地面进行组装,然后把组装好的每部分钢屋架吊上屋顶进行拼装,并严格控制钢屋架焊接点位置。安装在钢屋架与轨道之间的9个“机器人”用一台电脑进行控制,统一编成行进程序,控制滑移的时间和行程。
