系统检测到您所使用的浏览器版本较低,请升级Internet Explore 。推荐使用FirefoxChrome浏览器打开,否则将无法体验完整产品功能。
×
发布时间:2010-05-25

GB/T 9966.6—2001

1  范围

    本标准规定了天然饰面石材耐二氧化硫气体腐蚀试验所用的设备及量具、试样、试验步骤、结果计算及试验报告。
    本标准适用于天然饰面石材的耐酸性试验。

2  引用标准

    下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本为
有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
    GB/T 13891--1992 建筑饰面材料镜向光泽度测定方法

3  设备、量具及试剂

3.1  天平:最大称量200g,感量10mg。
3.2  干燥箱:温度可控制在105℃±2℃范围内。
3.3  反应器:容积为0.02m3,深度250mm的具有磨口盖的玻璃方缸;距上口和底20mm~30mm处各有一气口,内装试样架。
3.4  试剂
3.4.1  硫酸,化学纯。
3.4.2  无水亚硫酸钠,化学纯。

4  试样

4.1  试样为一面抛光的长方体,尺寸为80mm×60mm×20mm,尺寸偏差±O.5mm。四块试样为一组,垂直和平行层理的耐酸性试样各取一组。试样应标明层理方向。
4.2  试样不得有裂纹、缺棱和掉角。

5  试验步骤

5.1  在105℃±2℃的干燥箱内干燥试样24h后,放入干燥器中冷却至室温。按GB/T 13891标准测量每块试样的镜向光泽度,并称春质量品(mo)。
5.2  取其中三块做耐酸试验,一块留作对比。
5.3  根据以下反应产生二氧化硫,将二氧化硫通入去离子水中制成二氧化硫溶液。
                  Na2SO3+H2SO4→Na2SO4+H2O+SO2↑
                         SO2+H2O←→H2SO3
5.4  向反应器中注入1900mL去离子水,放入试样架,将试样以10mm的间隔依次放在架上,盖上容器盖,由下口通入约100g二氧化硫气体,关闭下口。在室温下放置14d后,取出观察表面变化。将样品表面用去离子水反复冲洗干净后放入105℃±2℃的干燥箱内干燥24h,放入干燥器中冷却至室温。测量镜向光泽度并称其质量(m1)
5.5  按5.4步骤更换新的二氧化硫气体,放置14d后,取出观察表面变化。将样品表面用于离子水反复冲洗干净后,置于105℃±2℃的干燥箱内干燥24h,再入干燥器中冷却至室温。测量镜向光泽度并称其质量(m2)。

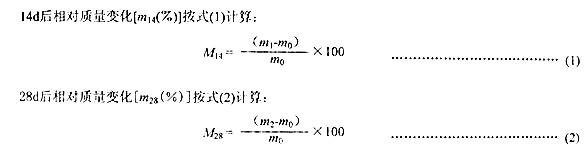

6  结果计算




式中:
    mo——未经酸腐蚀的试样质量, g;
    m1——经酸腐蚀14d后的试样质量,g;
    m2——经酸腐蚀28d后的试样质量,g。

7  试验报告

       试验报告应包含以下内容:
7.1  经酸腐蚀15d后和28d后每组试样相对质量变化的算术平均值。
7.2  试验前及经酸腐蚀14d和28d后每组试样的镜向光泽度值有其他表面特征变化。
7.3  试样名称、品种、编号及数量。


酒店设计与石材应用
