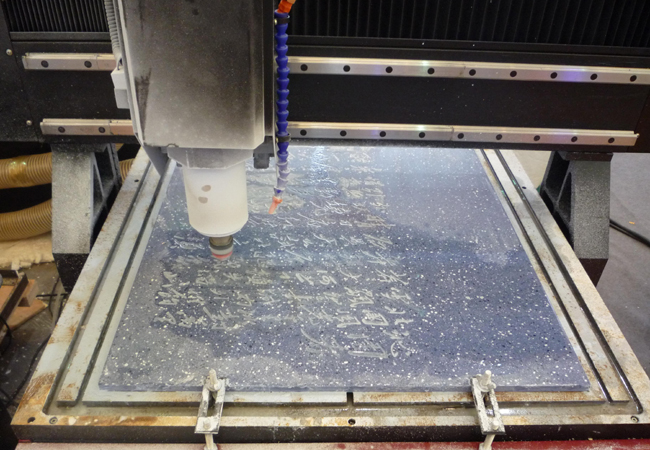

目前,石材雕刻机已慢慢融入到石雕行业。它方便快捷,效率高超。是现在石雕企业不可或缺的机器加工手段。下面讲解一下石材雕刻机的原理是什么?他说如果工作的?
现在市场上有百分之九十的石材雕刻机都是采用雷赛驱动器。下面我来简单了解一下驱动器接线方式和的工作原理。步进电机是将电脉冲转变为角位移动的开环控制元件。正常情况下电机的停止位置取决于脉冲信号的频率和脉冲数,步进驱动器是用来控制步进电机运转的控制器。从另一个角度数就是给电机一个脉冲信号,电机转过一个步进角。驱动器就是来细分这个步进角度的比如给电机一个脉冲,电机转动1.8度,如果用驱动器调到2细分,这样给电机一个脉冲,电机就会转动0.9度。也就是说电机转动的最小单位更小了
驱动器各个引脚的具体含义:
引脚 信号 接法
1 P+ 脉冲控制信号
2 P-
3 D+ 方向控制信号
4 D-
5 E+ 悬空
P2端口的接法:
引脚 信号 接法
1 GND 开关电源的地线
2 +V 开关电源75V
3 A+ 电机A+
4 A- 电机A-
5 B+ 电机B+
6 B- 电机B-
PUL 电脉冲信号。控制步进电机转动、停止、转速以及停止位高电平反转 DIR 方向信号。控制步进电机转动方向。低电平正转。驱动器带电的情况下, ENA 使能信号。当其为高电平时。电机不带电,可以用手任意转动,一般用于维修和防撞。
