金刚石串珠绳锯在石材加工中的应用

　　1、前言

　　近年来，金刚石串珠绳锯以其准备时间短、切割灵活、低噪声、低粉尘、低污染、节能等特点，在石材行业得到了广泛的应用。串珠绳本身结合了金刚石超强的刚性和绳索的柔性，使其能适应诸如荒料开采，这种独特锯切模式，是其它金刚石工具所无法达到的；另外，串珠绳在长度上的几乎不受限制，使其适用性加强，在一些特殊场合如水下加工、建筑物的拆除等将发挥独特的作用。为了促进我国石材工业的发展，笔者对金刚石串珠绳的应用及一些使用经验进行讨论，以供石材加工企业借鉴和参考。

　　2、金刚石串珠绳锯的构成与制造

　　2.1、金刚石串珠绳锯的构成

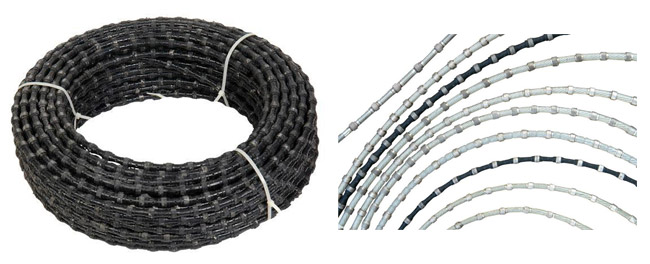

　　串珠绳的结构如图1所示。在一根多股钢丝绳上面按比例穿套有一定数量的金刚石串珠颗粒，相邻串珠间由起支撑固定作用的隔离套分隔（类似项链）。金刚石串珠绳锯加工是由直接参与切割用的金刚石串珠绳和驱动串珠绳运动的相应机械设备（即绳锯机）共同完成，加工前，利用铜套等对接套将一定长度的串珠绳首尾对接，形成闭合圈。加工时，张紧在绳锯机导轮组上的闭环串珠绳，在驱动力的带动下串珠绳作高速运动，并通过串珠的磨削运动实现切割。

　　2.2、金刚石串珠绳的制作工艺

　　（1）金刚石串珠

　　从金刚石串珠绳发明到现在，对串珠制作工艺的改进从未停止过。目前金刚石串珠制造工艺还是以电镀法和热压烧结法为主，且后者占主导地位。尽管台湾有学者利用钎焊方法成功地制造出钎焊金刚石串珠，但目前尚未实现大规模工程应用。图为分别采用这三种工艺制备的金刚石串珠样品。烧结型串珠具有较高的耐磨性。通过调整胎体中各金属成份比例或选用不同品级、粒度、浓度的金刚石磨料可以实现胎体磨耗速度和金刚石磨料磨损速度的调控，从而制造出具有不同的出刃高度和空间的串珠，以适应不同材质的切割。与热压烧结串珠相比，电镀金刚石串珠制作工艺相对简单，而且更有利于串珠小直径化。由于金刚石镀层较薄，胎体耐磨性较差，其镀覆金属对金刚石磨粒的把持力有限，金刚石磨粒易提前脱落，故总体性能不如烧结型串珠，不适合切割花岗石，目前主要用于大理石等较软材质的切割。

　　（2）隔离套

　　隔离套用于定距隔离和固定相邻串珠。目前工程中常用的隔离套有三种。弹簧垫圈式是最早使用的隔离套形式。由于弹簧垫圈式隔离套在加工时磨屑很容易从串珠、弹簧、垫圈之间的间隙进入并在绳锯弯曲运动作用下对钢丝绳进行磨蚀，从而造成串珠绳断绳失效。尤其在加工含石英成份较高的花岗石时，由于石英硬度高，对钢丝绳磨蚀性相当严重，因此这种隔离套适用于较软材质的切割。目前已较少采用。为了适应高硬度材质切割的需要，发展了注塑式和注胶式隔离套。注塑、注胶式的隔离套是以耐磨塑料、橡胶充当串珠间的隔离垫。串珠与钢丝绳之间完全被塑料、橡胶所充填，从而避免了磨屑进入串珠与钢丝绳间而磨蚀钢丝绳。正是它的出现，使得串珠绳锯的应用范围拓展到花岗石类高硬度材料的切割加工。其中，注塑式应用最广，而以压注橡胶为隔离套的串珠绳锯则主要用于摄氏零度以下、比较寒冷地区的石材矿区，这是因为橡胶的低温性能比塑料好，在低温下仍能保持较好的柔韧性和强度，不致脆裂。

　　（3）钢丝绳

　　由于串珠是定距固定在钢丝绳上并在其带动下行切割的，故钢丝绳可视为串珠绳的“脊粱”。串珠绳锯在使用过程中，钢丝绳经常会因疲劳磨损、磨屑磨蚀、化学腐蚀等原因而出现断绳现象，特别是当加工面积达到一定量时，断绳现象更为频繁。断绳不仅影响生产，而且还带来甩珠伤人等不安全隐患，因此钢丝绳的性能对串珠绳使用至关重要。除了钢丝本身性能外，钢丝绳的寿命还与加工过程中的预紧拉力、各导轮最小曲率、加工过程中串珠的轴向载荷以及冲击载荷等因素有关，故应选用专业钢丝绳生产企业的产品，且使用时应参考钢丝绳的相关说明。

　　3、绳锯加工石材的一般过程

　　实际工作中，用串珠绳所锯切的石材多种多样，锯切的条件有很大的不同，在矿山开采、异形石材加工和建筑物拆除等使用中，其锯切过程很难进行类比，本文仅就串珠绳锯切一般荒料这一典型加工过程来分析串珠绳锯切石材时锯切曲线的变化和有关规律。

　　3.1、由尖趋平

　　串珠绳切割机理和过程是非常复杂的，为了方便说明，对串珠绳作如下假定：在其径向方面是完全的柔软，即不承担任何弯曲应力；在轴心方向上完全的刚性，不能有任何的拉伸变形。在这一条件下，串珠绳最初的锯切曲线与被锯石材方料的表面完全重合，如图2中的第一条曲线，包括AB，BC，CD三部分线段组成。此时AB，BC，CD的内部由于半径R值趋向于无穷大，所受锯切力为零，磨损速度为零。锯切实际上只在A，B，C，D四个点进行，使得四个角上的尖刃很快被磨平，并向相邻部分扩展，最后，弧AB，BC，CD变成一条平滑的曲线，如图2中的曲线2。这一过程可称为“由尖趋平”。

　　3.2、由平趋圆

　　串珠绳加工石材，其锯切曲线的变化基本上是一个由方趋圆的过程。在曲线2中，尖角虽然被磨平，但整条锯切曲线的曲率半径相差仍然非常大，原先四个角的位置及附近，R值比其它地方小得多，其锯切速度将远远快于其它部位，于是使这些部位的曲率半径逐步增大，而远离这些部位的部分R值相应变小，及至整条磨损曲线各部分的曲率半径和磨损速度达成某种均衡，如图2中的曲线3。这时磨损曲线的顶端近似于圆弧状，故称这一过程为“由平趋圆”。这一过程在石材方料的锯切中可能要花很长的时间，由于锯切初始条件的不一样，也可能无法形成曲线3那样的稳定状态。在这一锯切过程中，A，B两点的曲率不断减少，最后减为零曲率而停止锯切，这时弧AB，弧DC与不参加锯切的松边、紧边组成两条直线。在B，C两处，较大的锯切速度使其曲率半径不断增大，弧BC锯切速度渐趋均衡，最后接近于半圆形，而线AB，DC成为弧BC的切线，切点分别为B，C。在锯切曲线由平趋圆的过程中，其所对应的圆心角越来越小，由最初的大于1800逐步下降，当锯切曲线的侧面AB，DC段锯切速度逐渐变慢并最后成为直线而停止锯切，其对应的圆心角为180℃。此时串珠绳的实际锯切曲线仅限于切点上的圆弧BC部分，锯切曲线的实际长度显著缩短。

　　3.3、稳定锯切

　　曲线3是一种非常有意思的稳定锯切状态，它顶端接近于半圆弧，而在B，C两点的切线与松边、紧边重合成直线，这两条直线的距离跟主动轮的直径d一致此时，整个系统在纵向（即AD方向）上停止了锯切，在横向上，各点的锯切速度相等，从而保持了锯切曲线形状的稳定。在串珠绳锯切石材的整个过程中，锯切曲线的形状在大多数阶段处于调整变化之中，锯切曲线的内部因锯切速度的不同而不断调移其曲率，而边界条件的变化又对锯切曲线进行着影响，只有在曲线3这一情况下，种种因素达到了平衡而保持了形状的稳定。

　　串珠绳锯切曲线的顶端的形状接近于圆形，因锯切力所引起的串珠绳张力在松边小而在紧边大，张力的不同，势必导致串珠绳对石料压力的不同，压力大的紧边的锯切速度快于松边，使得其曲率进一步减少而略小于圆弧；与之相反，松边的曲率将略大于圆弧。以此保持整条锯切曲线的平衡。同时，紧边由于张力的增大，弧线前移，使切点C更加靠近D点，而B点的情况相反，使得AB线段的长度大于DC0稳定锯切阶段锯切曲线的实际锯切曲线的长度和形状都保持不变，因而曲线受力情况稳定，不用调节系统的初始张力等参数，是一种较为理想的锯切状态。

　　3.4、残余锯切

　　稳定锯切的后段，切点B，C逐渐向边缘A，D靠近，当紧边上C点首先跟D点重合时，曲线的边缘条件将发生改变，曲线3的平衡被打破，锯切进人残余锯切阶段。在这一阶段，锯切曲线所对应的圆心角从原来的1800持续减少，锯切曲线的长度被快速缩短，单位长度上串珠绳的压力增大，必须及时调整系统的初始张力，以免串珠或金刚石因为过大的压力而被破坏。

　　4、绳锯切割用于石材荒料开采

　　4.1、石材荒料开采前的准备

　　金刚石串珠绳的使用，需要一定的条件，一般在露天矿开采，必须有电源、水源和公路，同时具备起重设备、运输工具、较大场地，矿层厚度至少有500mm及较完整的形状等条件。采用金刚石串珠绳开采石材要经过一系列的准备工作。

　　（1）打孔

　　打孔是一项关键的准备工作，若孔打不好，直接影响串珠绳的穿通，影响绳的使用寿命及切割效率，所以打孔这一工序特别重要。

　　欲切割一大块荒料、必须打好三个孔，即一个竖直孔和两个水平孔。三孔相交于一点（如图3），这是最理想的打法，如果三孔不交于一点，那么会出现以下情况：a.金刚石串珠绳的穿孔比较麻烦，甚至不能穿，那么就要重新打孔，这样降低了生产效率。b.即使穿通了，切割时会对串珠绳的寿命有影响，因为绳在孔中经过多次转弯曲折的路线，对绳的磨损更历害，这样就降低了串珠绳的使用寿命，因此打孔必须根据实际情况，按操作规程进行。

　　（2）穿绳过孔

　　目前国内石材行业使用串珠绳时，大都采用人工穿绳法，即：将绳的一端固定多股回路软线，从一孔穿进，用铁丝从另一孔引出，这样就穿通了申珠绳。

　　（3）安装设备

　　串珠绳穿通后，就进行设备安装，由于设备较重，再加上切割一平面后，需要重新调整设备，因而在其身边必须配备一台起重设备，随时可以起重进行安装。

　　（4）供水

　　切割石材时，由于绳的线速大，与石材间的摩擦就大，如果不加水或加水不够，绳与石材间产生大量的热，不但会使弹簧和钢丝绳变形，甚至可能使弹簧熔化而粘结在一起，失去弹性，这样，会降低串珠绳的使用寿命。为确保绳的质量和寿命，必须供水，供水必须沿着绳的运动方向加人。

　　4.2、石材荒料的切割

　　用串珠绳切割大理石荒料时，必须先切割水平面，然后再切割竖直面，这样才能保证切割的顺利进行。切割方式一般是先切割水平面，后切割竖直面。若先切割竖直面，再切割水平面，待水平面切割要完毕时，突然被切割的石材发生裂纹，压住串珠绳，无法切割，电机空转，并且串珠绳发生变形。

　　串珠绳不仅用来开采荒料，而且还可以加工各种规格石材圆弧、异形、基石等，配备的绳锯机具有高线速、高效率、高精度、曲线式、弧形式、直线式，并装有微机控制和仿形两种。

　　5、结束语

　　目前，金刚石串珠绳在我国石材行业中逐渐已广泛使用，国内许多石材引进了先进技术及装备，应用金刚石串珠绳来开采石材以及加工各种形状的板材（主要是异形板材），它具有生产效率高，产品质量好，成本低等优点，体现了现代化工业生产技术的新发展，对获得高质量的荒料及各种形状的板材，提高了石材的加工质量、生产效率和经济效益具有重要意义。随着多绳并排切割技术的成功应用，它向传统框架锯板材切割方式发起直接挑战，使大型或超大型板材的高效、低成本切割成为现实。使人们越来越认识到串珠绳在石材加工上的优越性。
