几种建筑幕墙石材干挂件的解析

　　作为石材幕墙的金属配件—-石材干挂件，虽是一个墙体与石板间不外露的辅件，但它以四两拨千斤的坚固和韧性为美化建筑装饰起着至关重要的作用。干挂件的种类较多，而每一种挂件都有其安装方法。干挂方法直接关系着幕墙的结构、安装、练合成本及美观。就石材幕墙的于挂方法，白二十世纪八十年代中期从国外传人后，日益创新，从针销式、蝴蝶式等演变为至今的背挂、缝挂式。干挂技术的发展和进步，已完全脱离了国外技术的垄断，并且有了国内自行研发的干挂专利技术，为国内干挂幕墙装饰的改革和规范起到了积极作用。

　　本文就石材幕墙专用于挂件产品种类、发展、技术性能及方法，发展前景等进行分析，以使读者对石材干挂件能更全面、更具体地了解和认识，同时对设计、装饰选材提供有利的参考依据。

　　一、针销式

　　即用销针和垫板通过板材边沿开孔连接，见图1。此种干挂件及方法于二十世纪八十年代中期从国外引进，为国内干挂件奖定了基础，同时也是建设部行业标准（JC830一1998）的参照件。此种靠销针受力，在销孔处应力比较集中。据已建工程反映，在应力集中处石材局部有裂碎现象，在操作中费工、费时、费料等。现巳逐渐被其他方法代替。

　　二、蝴蝶式〔俗称上下翻。两头翻式）

　　此种挂件其形状和方法显得有点笨拙，见图2，在加工成形时已破坏了挂件强度（优质不锈钢除外）。施工中因其上下翻头厚度和弯度迫使所切沟相必须加宽，安装时对石材容易造成破损，加工槽宽用胶量过大便其综合成本加大，便用中略显技术落后。对挂件材质要求不明确，故不适宜广泛采用。

　　三、扞接式（即“丫”，型件，俗称“焊接头”）

　　此种挂件属现时施工中常用，安装较前二种先进。传力简单，降低了石材破损，但因焊接时高温加热会产生“退火，现象。大大降低了挂件强度，若焊缝不饱满会产生氧化锈蚀脱落，坚固性、安全性无保障，在累积承载的情况下受到风力或地面展动会导致断裂，使幕墙从天而降。尤其是焊接氧化锈蚀后，锈水沿着沟槽缝渗人石材内造成污染，无法养护弥补，致使整个幕墙如患”皮肤病“，严孟形响环保和美观。故此种挂件不宜在高层幕墙中使用。

　　四、背拴式

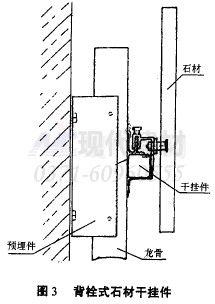

　　此种挂件由德国引进。施工，见图3。即在石材的背部打孔用钱栓与龙骨连接，由后切式锚栓及后支持系统组成的幕墙干挂体系，因机械式锚固结构，不以柔性结合，不能解决好因温差造成的热胀冷缩变形问题。由于胶枯剂直接决定着锚固件的牢固性能，且操作繁琐、故机械、锚固结构在借界范围仲用备不大。

　　五、背挂式（随藏愚吊式）

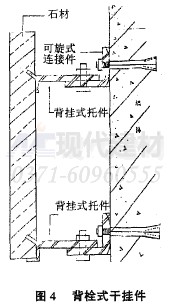

　　此种挂件以7075相矽镁合金为材质，见图4，现已获得中、美、英、日等国及台湾省专利。施工方法是在每一块板的背面固定，板与板之间没有联系，因而不会产生相互连接而造成的不可确定性应力积累和应力集中，受力简洁明确，在正常使用状态下能充分利用板材的抗弯强度。是真正意义的独立承级。其材质体积轻便，通过高压静电由粉末喷涂，有耐腐蚀、耐高温、挑老化、体积轻便等特点，并能通过静力计算得到精确的承载能力，从而控制了破坏状态。当主体结构产生较大位移或温差较大时，不会在板材内部产生附加应力，因而恃别适于高层建筑和杭展建筑，体现出柔性结构连接的设计意图。

　　通过对比试脸证明，在同等受力状态下，板材规格相同时，其承载能力高于传统施工方法2一3倍，相应位移量仅为传统施工方法的一半，因而其有更高的安全系数。在施工过程中可以自由选择板材背面的悬吊位盆，任意角度拼挂板材：如菱形、口柱、半圆、三角、弧形、线条、厦线、转角、往头、异型、拼花、浮雕等不同规格，不同造型，使用于各种复杂外形的设计要求，为设计师任意拼挂设计创造了空间。其结构简洁、做法灵活、拆装方便，为维修保养创造了便利。

　　六、缝挂式

　　此种挂件以郑州现代建材服务有限公司研发的铝钱谈合金干挂件为代表，见图5。其材质性能与背挂式挂件相同，而其施工方法的优势在于短植支挥，定位切槽，保证整个幕墙的垂直度，与锯片同半径的弧形镶片可紧密固定于沟槽中。该挂件为挤压成型，强度大，牢固性强，提高了挑展性能。TF件组合可调整墙体倾斜，保证了饰面的垂直度要求，此施工方法抉速简便，能够提高工效，加快施工进度，降低劳动强度，减少用胶量、工时费、板材厚度（1.5-2.5cm）等。大大降低了综合成本见图5

　　背栓式、缝挂式干挂件及施工方法已被国内外诸多大型工程所采用。2002年由华北地区、西北地区建筑设计标准化办公室联合编审的《建筑构造通用图集》《88J–1之外装修》系统地将此二项产品及工法编入其中，同时由国家标准化研究所编审的国家标准《全国民用建筑统一技术措施—建筑产品选用技术》，也更为全面地将此件及其挂件方法编人其中，也属该标准中唯一被选中的石材干挂件产品及其施工方法。该标准集已于2003年3月正式颁布实施。

　　材料是保证幕墙质量和安全的物质基础，石材干挂件是石材幕墙材料中不容忽视的环节，上述几种干挂件产品都是国内生产的，由于生产技术和管理水平的差别，造成市场上同种产品的质皿仍有差别。作为外围护结构的幕场，虽然不承受主体结构的荷载，但由于处在建筑物的外表面，除承受本身的自重外，还要承受风荷载，地展作用和温差变化作用的影响。因此，应保证幕瀚符合囚家和行业标准的要求，不合格的干挂件产品严禁使用。

　　合格的干挂件产品不仅可N保证幕墙具有安全性、功能性、艺术性，其外观还具有层次感、立体感，又可以满足建筑物“百年大计，质量第一”的要求，因此，要对幕坡所用的产品严格把关，确保材料的质蛰。
