发布时间:2011-11-23

'海恩堡马丁路德教堂'coop himmelb(l)au,奥地利,海恩堡

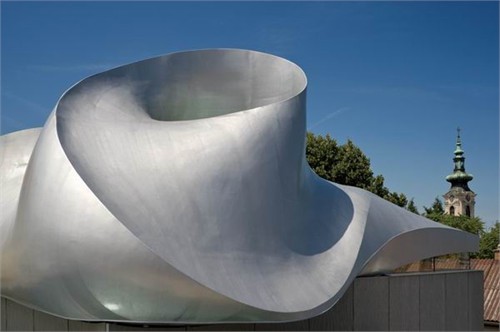

   奥地利建筑事务所coop himmelb(l)au(蓝天组)最近完成了海恩堡“马丁路德教堂”。扭曲的屋顶上开了三个巨大的天窗,让自然光倾泻而下。整个设计与宗教神学原理紧密相关,三个高耸的天窗通过对光线和透明度的设置营造了一个神圣的犹如天堂般的氛围。这座形态独特的建筑运用造船的金属加工和制造方法来建造,同时被四个垂直支柱支撑。结构框架是从焊接的平面上建立起来的,它们被规则排列的梁架支撑,将结构荷载传递至下方的四根支柱。暴露在外的8mm金属表皮上涂有一层防护涂料,同时室内墙面覆盖了一层丝网以便与天花板相连接。
  相邻的会堂和中央祈祷空间被一道折叠门分隔,当有特殊需要的时候,折叠门可以打开并将两个空间合并,形成一个贯通的聚会场所。各个房间都有折叠玻璃幕墙,可以直接观赏到街边的景色。一个极具雕塑感的钟楼将参观者引领到教堂前的小广场上,人们可以从这里进入教堂,圣器收藏室,牧师办公室和其它附属空间。这个20米高的钟楼墙厚8-16mm,仅靠8吨重的水平框架结构支撑。钟楼的构造方式和教堂屋顶相似,都是将钢板焊接在一起并包裹在混凝土基础内部。

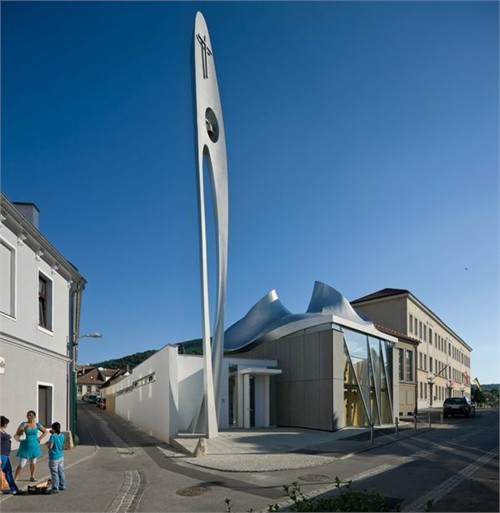

钟楼

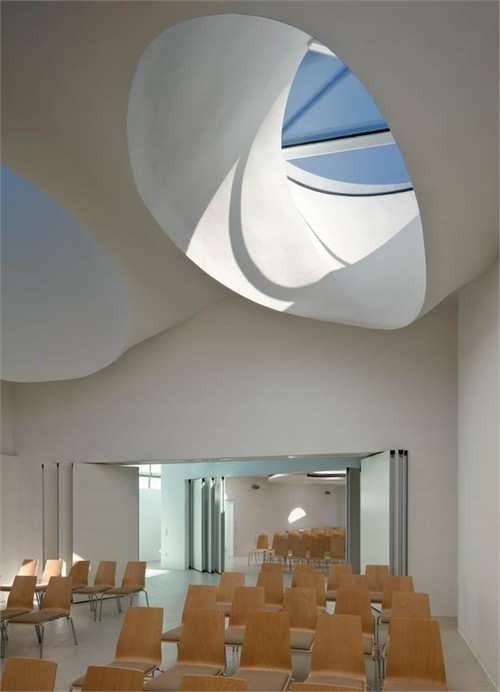

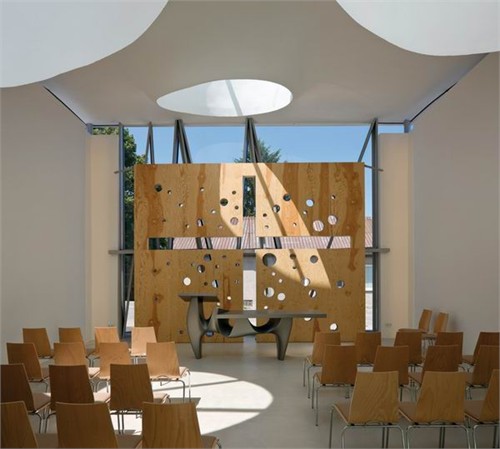

祈祷室和圣坛
祈祷室和会堂

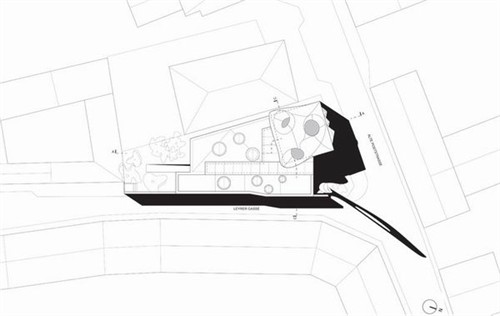

总平面图

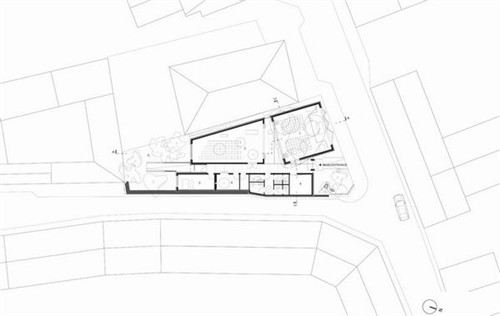

平面图 level 0

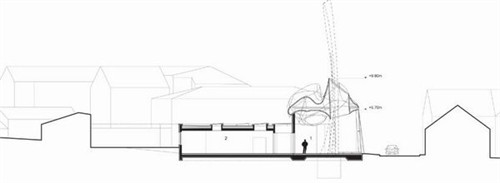

剖面图

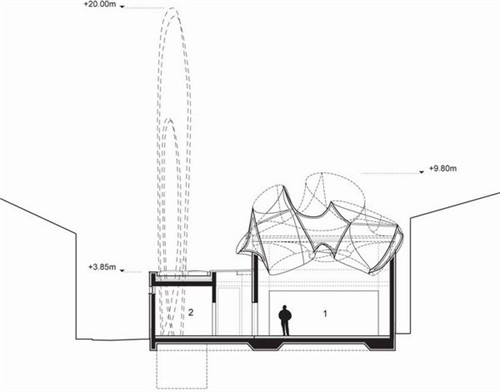

剖面图

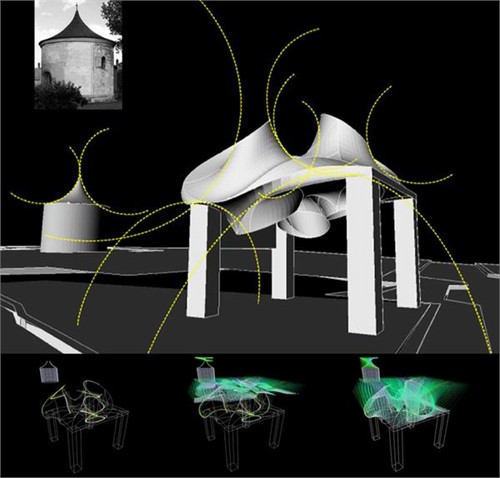

教堂屋顶结合形式分析
项目信息:
团队
规划: coop himmelb(l)au wolf d. prix / w. dreibholz &am partner zt gmbh
总设计师: wolf d. prix
项目建筑师: martin mostb?ck
方案建筑师: sophie-charlotte grell
设计团队: steven baites, daniel bolojan, victoria coaloa, volker kilian, ?martin neuma, martin jelinek
业主: aociation 'freunde der evangelischen kirche in haiurg/donau', austria
结构工程: bollinger grohma schneider zt gmbh, viea, austria
施工测量: irk &am partner zt gmbh, viea, austria
主工程 / 修整: markus haderer baubetrieb ges.m.b.h, haiurg/donau, austria
钢结构 (屋顶/ 钟楼): ostseestaal gmbh, stralsund, germany
钢结构 (立面): metallbau eybel, wolfsthal, austria
纤维水泥层: eternit-werke ludwig hatschek ag, v?cklabruck, ?sterreich sfk gmbh, kirchham, austria
圣坛设计: idee &am design, stainz, austria
方案信息
基地面积: 420 m2
anctuary for 50 people, community ace and ancillary rooms
总建筑面积: 289 m2
高度(板楼/ 会堂): 3,5 m
教堂高度: 6 m
屋顶高度: 10 m
长度: 25 m
钟楼高度: 20 m
