'伦敦水上运动中心' zaha hadid建筑事务所,英国,伦敦
由zaha hadid建筑事务所为2012年伦敦奥运会设计的“伦敦水上运动中心”现已正式完工。这个可同时容纳17500人的运动场馆将举办游泳、跳水、花样游泳和水球等比赛项目。在游泳中心上部覆盖了一个跨度为160米,最宽处达90米的复合钢屋顶。三个实心混凝土柱子轻松的支撑起重达3000吨的屋顶结构。抛物线形的结构在视觉上让人联想到起伏波浪,与水上运动中心的功能相呼应。游泳池表面、更衣室和地面共铺设了850000块瓷砖。一系列混凝土比赛设施包括三米跳板和跳台都在现场浇注。

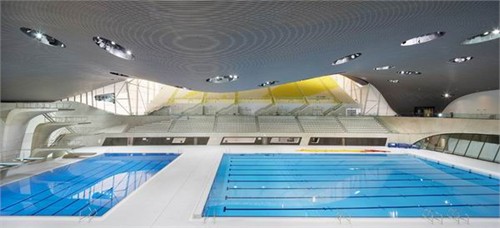

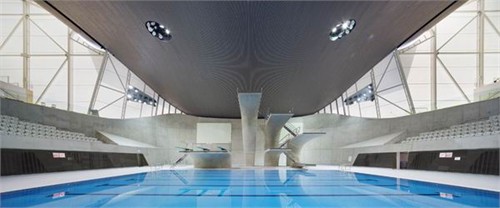

跳水和游泳比赛主场地
一条人行桥横跨在训练池上方。有着重复样式的天花板和建筑框架结构相结合形成了一些能够投进天光的空隙,这些自然光线能够自然的照亮整个场馆。钢结构建造过程中附带的矿渣粉被回收利用,减少了50%的混凝土用量。游泳池的用水量总共是一千万公升,多余的水将被回收作为观众休息室的卫生间用水。奥运会结束后,这座水上运动中心将把可容纳的观众人数减少到2500,游泳池和跳水设施将成为周边社区的公共设施。

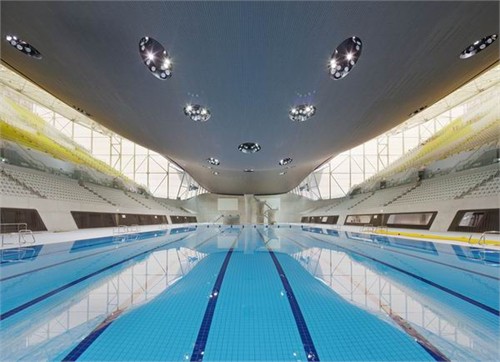

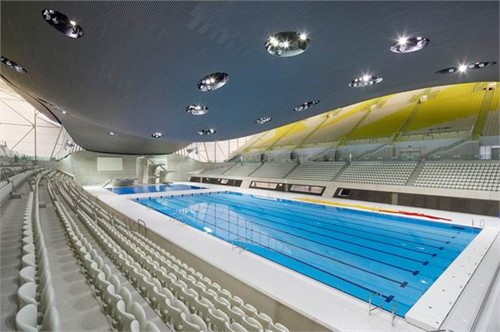

奥运游泳比赛泳池, 跳台和观众看台
跳水池

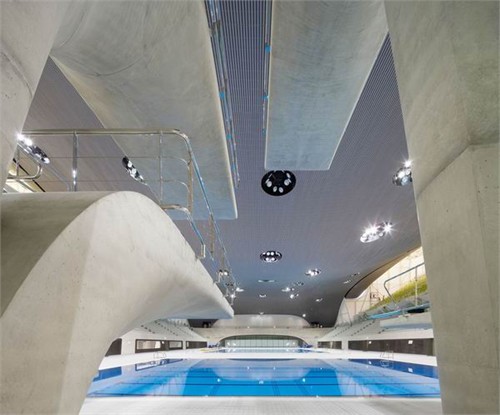

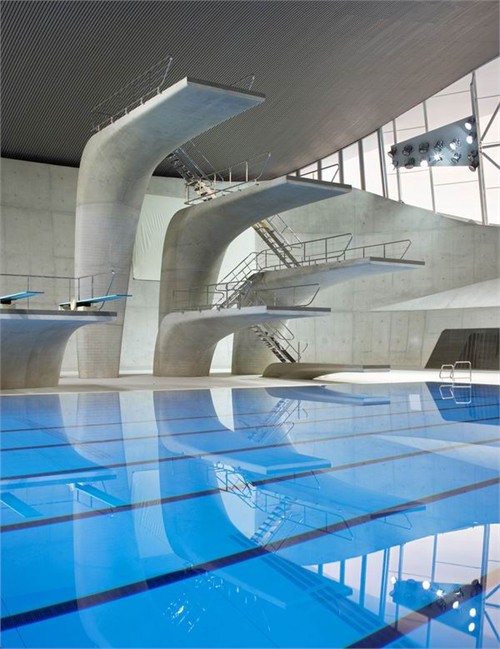

跳台
跳台背后的等待区

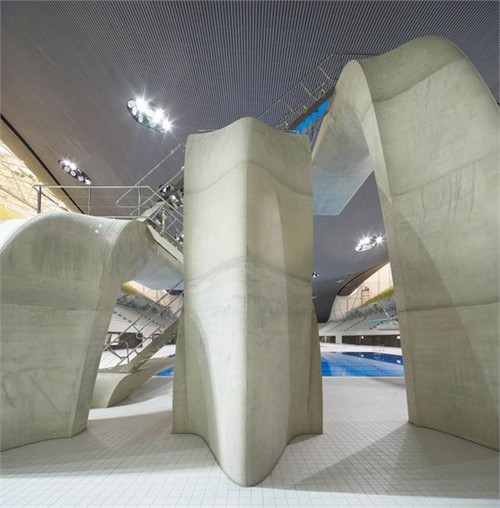

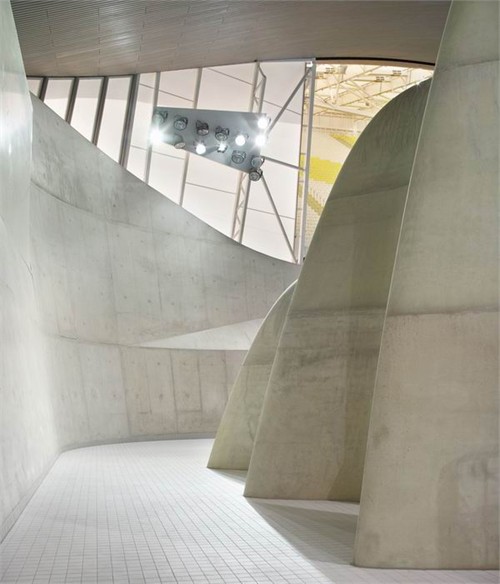

实心混凝土基础
介于跳台之间的水池和看台

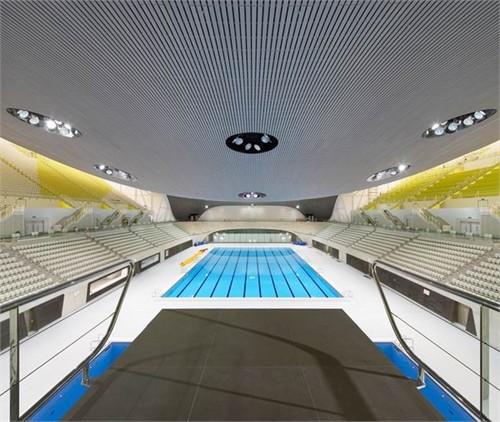

9跳台

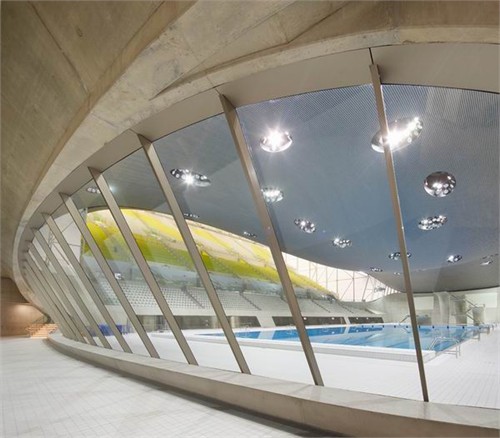

透过玻璃窗看跳水池

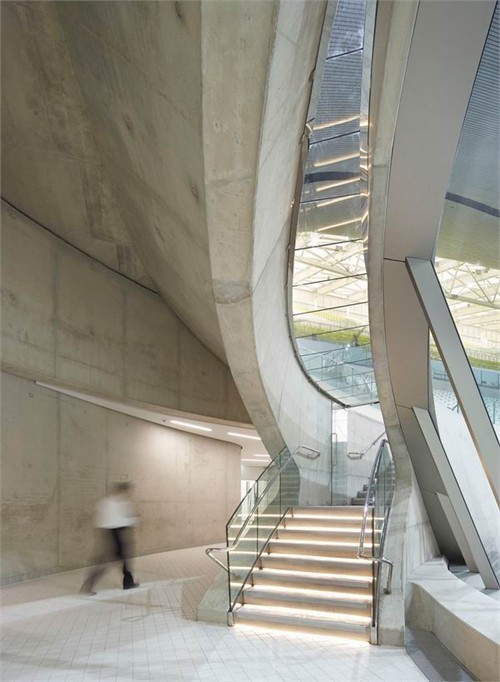

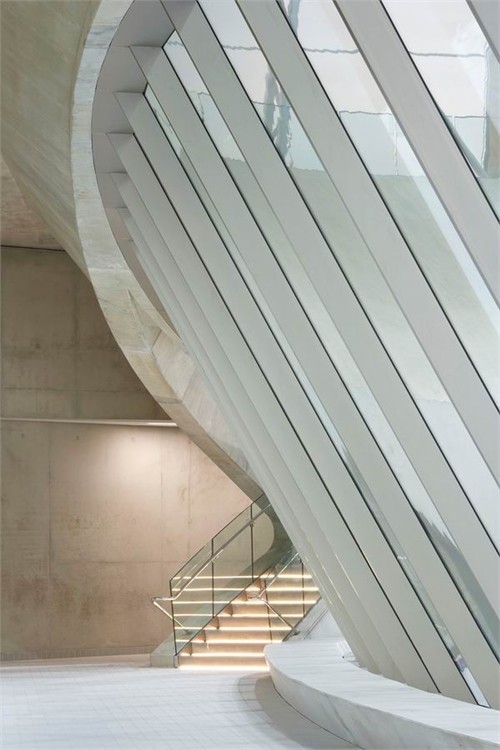

楼梯
顶部空洞让人们的视线能到达观众看台

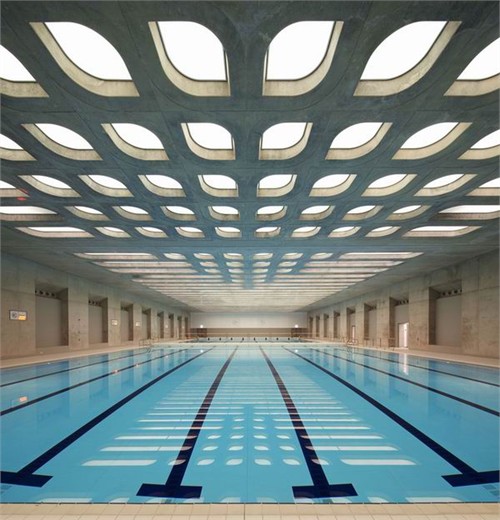

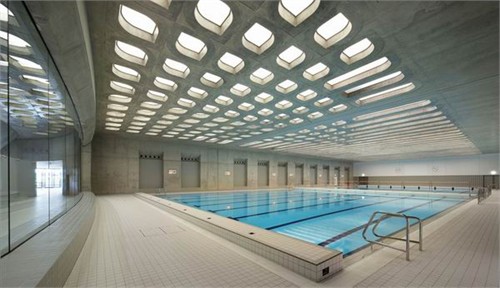

训练池
训练池
规则排列的天窗为游泳馆带来充沛的自然光线
混凝土屋顶细节
项目信息:
项目: 2012年伦敦夏季奥运会水上运动中心
业主: 伦敦奥运交付管理局
建筑设计: zaha hadid architect
项目主管: jim heveri
项目建筑师: gle moorley, sara klom
设计团队: alex bilton, alex marcoulides, barbara bochnak, carlos garijo, clay shorthall, ertu erbay, george king, giorgia caici, haes schafelner, hee seung lee, kasia townend, naette jackowski, nicolas gdalewitch, seth handley, thomas soo, tom locke, torsten broeder, tristan job, yamac korfali, yeena yoo
方案团队 [竞赛阶段]: saffet kaya bekiroglu, agnes koltay, feng chen, gemma douglas, kakakrai suthadarat, karim muallem, marco vanucci, mariana ibanez, sujit nair
各专业顾问:
体育建筑设计: s+p architects (伦敦)
结构工程: ove arup &am partners (伦敦, 纽卡斯尔)
服务设计: ove arup &am partners (伦敦)
防火: arup fire (伦敦)
声学: arup acoustics (伦敦)
立面设计: robert-jan van santen aociates (里尔)
灯光设计: arup lighting (伦敦)
厨房设计: winton nightingale (伦敦n)
维修通路: reef (伦敦)
临时结构: edwin shirley staging (伦敦)
安全顾问: arup security (伦敦)
av + it 顾问: mark johon coultants (伦敦)
存取顾问: acce = design (伦敦) cdm co-coordinator: total cdm solutio (卡迪根)
reeam coultant(英国建筑环境评级): ove arup &am partners (伦敦)
承建商: main contractor: balfour beatty (英国)
木材分包商: fiforest merk gmbh
基地面积: 36,875 m2 total floor area:
原有面积:
地下室面积: 3,725 m2
一层面积: 15,137 m2
二层面积: 10,168 m2
奥运会增建面积:
地下室: 3,725 m2
一层: 15,402 m2
一层: 16,387 m2
坐席面积: 7,352 m2
覆盖面积:
原有: 15,950 m2
奥运加建: 21,897 m2
