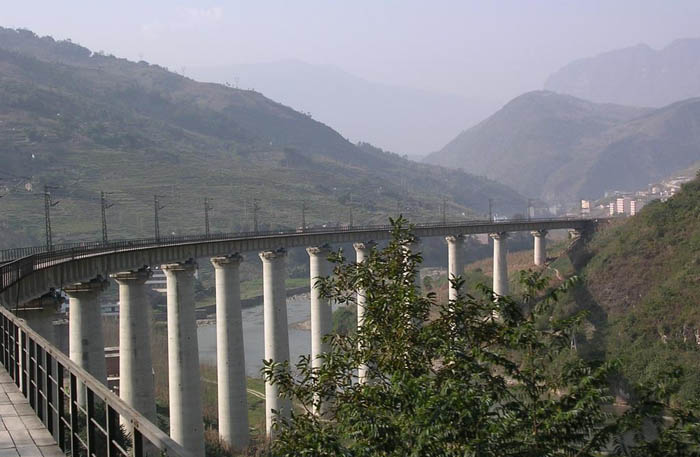

内昆铁路某曲线桥

中国跨度最大的铁路石拱桥

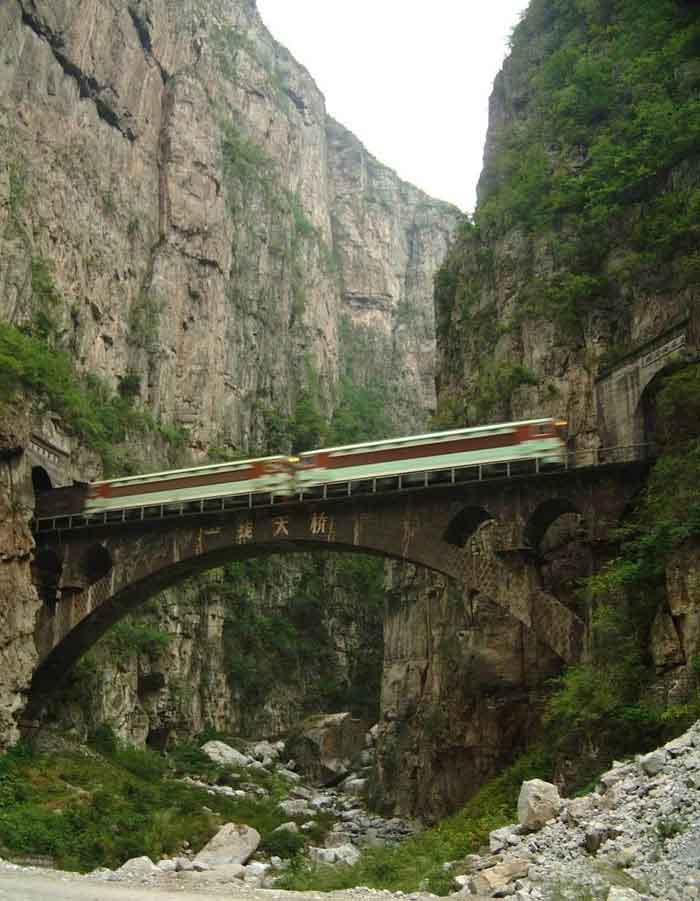

在四川省境内的大渡河畔，有一条古老凉山分裂成的长达几里的大裂缝，名叫老昌沟。沟的两边平行相峙，山壁陡峭，直插云天，沟深达200余米，宽仅50余米，沟里云飘雾绕，从沟底仰望天空，好象一条蓝色的绳索悬在空中，人称“一线天”。1964年修建成昆铁路时，桥梁建设者们在这里修建了一座中国跨度最大的铁路石拱桥。

1965年，西南铁路建设工程指挥部在制订成昆线铺轨进度计划时发现，倘若集中采用预制的梁部结构，仅架桥时间就需一年多，于是决定把一些梁桥改为石拱桥，以缩短架梁的工期和减少水泥长途运输，达到提前通车的目的。本桥就是由简支梁桥改为石拱桥中的一座。

一线天石拱桥位于成昆线北段，在关村坝和长河坝之间，跨越大渡河支流老昌沟。桥址地质，沟底为冲积漂石土、卵石土、夹砾石土、粉粗砂，总厚度达25米以上；两侧沟壁为震旦系灰岩，岩层局部形成平缓褶曲，节理发育，石质坚硬。

本桥孔跨54米，是我国跨度最大的空腹式铁路石拱桥，全长63．14米，具有民族传统的建筑结构形式。全桥总圬工量l600多立方米，各类拱石计4930块。拱石从乌斯河至毛头马一带沿大渡河采集的花岗片麻岩加工而成，与附近山石浑然一体，显得格外壮观。

石拱桥位于直线3％o纵坡上，主拱圈应力按固端无铰拱原理计算，主拱跨度54米，矢高13．5米，拱宽4米，拱顶厚1．6米，拱脚厚2．815米，拱轴线用倒悬链线。拱上结构选用等截面悬链线小拱，每端布置小拱三孔，跨度5米，矢跨比1：2，拱厚为0．5米，外观较为协调。外小拱一端伸入隧道内支承于岩石地基上，一端支承在主拱圈的支承墩上。为了使拱上结构与两岸岩层隔开，起伸缩缝的作用，中间一跨用三铰拱，内外两跨用无铰拱。主拱圈于1966年7月开始砌筑，同年10月建成，历时99天，施工较为快速。全桥共使用45615工天，平均每成桥一米用722．4工天。

在施工中，工人们凿栈道，登绝壁，埋地龙，架缆索，用简单的设备巧装钢拱架，在三个多月的建筑安装过程中做到了高标准、严要求，精心施工，确保工程质量。通过几十年来运营的考验，石拱桥各部位完好无损，结构性能良好。“一线天”石拱桥建设的经验说明，在深沟峡谷、地形地质条件许可的情况下，因地制宜，就地取材，节省钢材水泥，避免深基高墩，修建大跨度石拱桥是适宜的。石拱桥坚固耐用，无周期性大修作业，养护维修费用低，在山区修建中小跨铁路桥，可以充分发挥石拱桥的长处和作用。




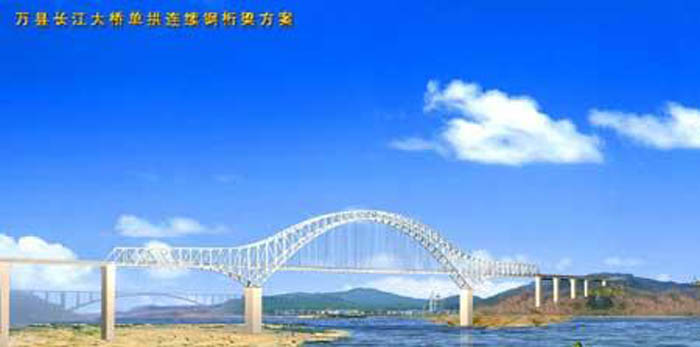

万宜铁路万州长江大桥

铁路桥。万宜铁路是国家“八横八纵”路网通道之一的沿江铁路通道的重要组成部分。万宜铁路万州长江大桥位于万州城区长江上游7公里处，是万宜铁路连接达万铁路的重要跨江控制节点工程。该桥主孔桥型采用168.7+360+168.7m的单拱连续钢桁梁，左边孔采用2×46＋2×50m预应力混凝土连续箱梁，右边孔采用5×42.7m预应力混凝土连续箱梁，全桥长1106.3m。其主跨360米的跨度将在世界上同类型铁路桥中创造纪录。该桥于2002年12月3日破土动工，这是三峡库区第一条长江铁路大桥，它的开工拉开了万宜铁路建设的序幕。整个大桥全长1106米，总投资2亿元，目前进展顺利，正在进行主桥钢桁梁安装施工，预计2005年5月竣工（铁路桥一般不会在竣工就通车，而要等到全线轨道工程及电气化工程全部竣工后才能全线通车）。

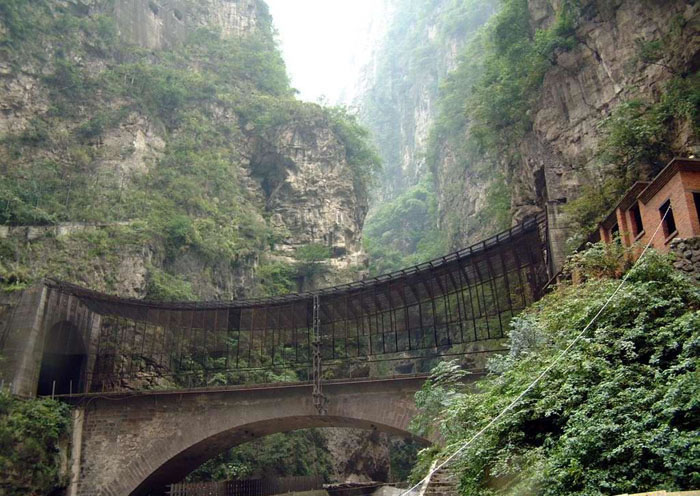

成昆～黑熊沟桥



重庆白沙托长江铁路桥（双线）

海子铁路网

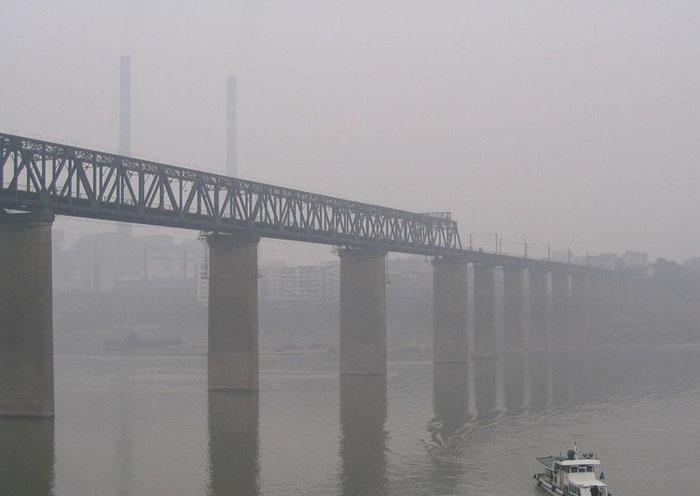

铁路桥。重庆白沙沱长江大桥位于靠近重庆的白沙沱和江津珞璜镇之间，是一座双线铁路桥，北接成渝铁路，南接川黔铁路，全长820米。该桥于1958年9月10日开始施工，1959年12月10日建成通车。

我国跨度最大的公铁两用桥——芜湖长江桥简介
中国铁路桥梁的建设者，在长江上共修建了8座铁路大桥（其中4座公铁两用桥）。位于长江下游安徽省芜湖市的芜湖长江大桥，全长10616米，是目前中国最长的公铁两用桥。跨江主桥长2193米，公路在上层，铁路在下层。

大桥由铁道部和安徽省合资建设，1997年3月正式动工，2000年5月16日大桥合龙，9月30日建成开通。芜湖长江大桥主体工程，铁路部分为Ⅰ级，双线，北接宁芜线，南联芜铜、皖赣线，东与宣杭线、西与淮南线相通；公路部分为4车道，双人行道，联接合芜、芜宁、芜杭等多条高速公路和国道。

芜湖长江大桥作为本世纪末的标志性工程，融人了当代桥梁建设的最新技术，采用了新结构、新材料和新工艺，创造了中国桥梁史上的诸项第一。

大桥主跨312米，是我国迄今为止公铁两用桥中跨度最大的桥梁。

为提高桥梁刚度，改善公路面的行车条件，降低工程造价，跨江正桥全部采用钢筋混凝土桥面板与主桁结合共同作用的板桁组合结构。建成后的公路桥面具有刚度大，噪声低，行车平稳等优点。

混凝土用量约53万立方米，结构用钢约11万吨，工程量相当于武汉长江大桥和南京长江大桥的总和，居国内桥梁第一位。

受飞行净空、通航净空和线路高程的限制，大桥因地制宜采用低塔、斜拉索加劲的连续钢桁梁新桥型。将常规的200米高的主塔压缩至84.2米。像芜湖长江大桥这样主跨312米的公铁两用桥，采用低塔斜拉桥型，在世界上也是十分罕见的。

正桥钢梁全部采用了我国自行研制生产的强度、韧性和焊接性能优异的14锰铌钢。采用厚板焊接整体节点新技术，其工艺水平进入了世界先进行列，而承载力超过50000千牛的大型箱型杆件，结构先进，技术难度很大。

大吨位斜拉索疲劳应力首次采用250兆帕的国际标准，即每平方厘米承受力达25000牛的变化量，为国内同类桥梁之最。

正桥首次采用3米大直径双壁钢围堰钻孔桩基础和高桩承台基础，攻克了大嵌岩和厚沙层带来的施工难关。而双壁钢围堰低柱承台基础，抽水深度达43米，创造了深岩层抽水新纪录。

铁路引桥采用40米跨度部分预应力混凝土箱梁结构，一次灌注完成，这是我国目前铁路大桥中箱形简支梁跨径最大、技术最先进的。

首次研制和使用大吨位全旋转架梁吊机和附壁式旋转270度吊机，提高了施工速度。

总之，芜湖长江大桥可谓集中国桥梁科技之大成。它的建成使我国铁路桥梁的总体水平（设计、制造、安装），步入世界公铁两用桥的先进行列。人们自豪地把芜湖长江大桥称为“世纪之桥”。

丰沙铁路永定河7号桥

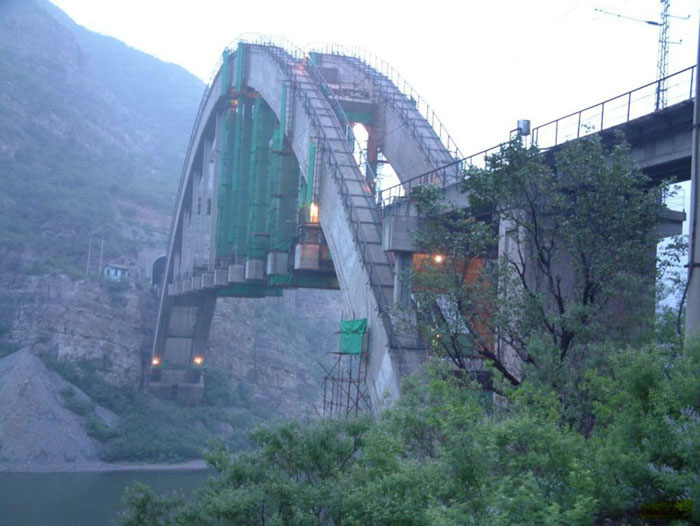

亚洲第一的同类型钢筋混凝土拱桥

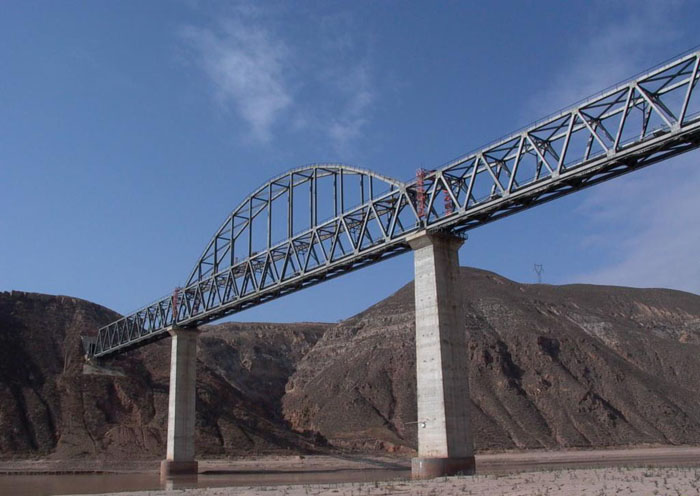

中国最伟大最大胆的铁路桥

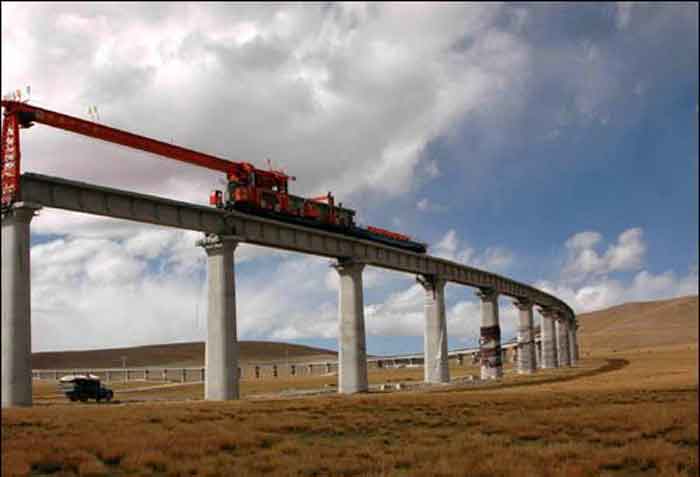

青藏铁路那曲特大桥

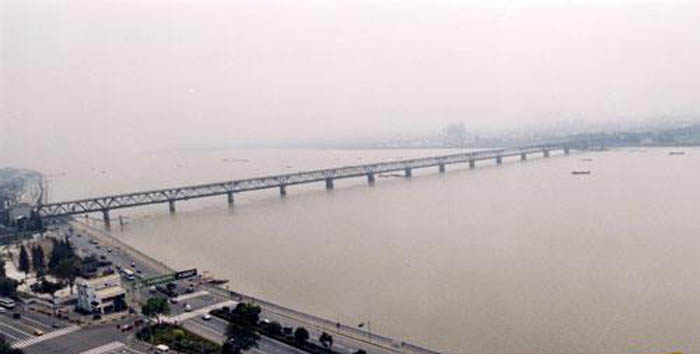

杭州钱塘江大桥



水柏铁路北盘江大桥

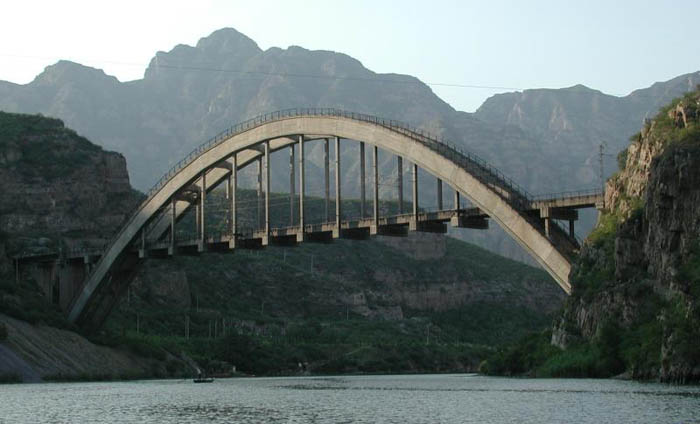

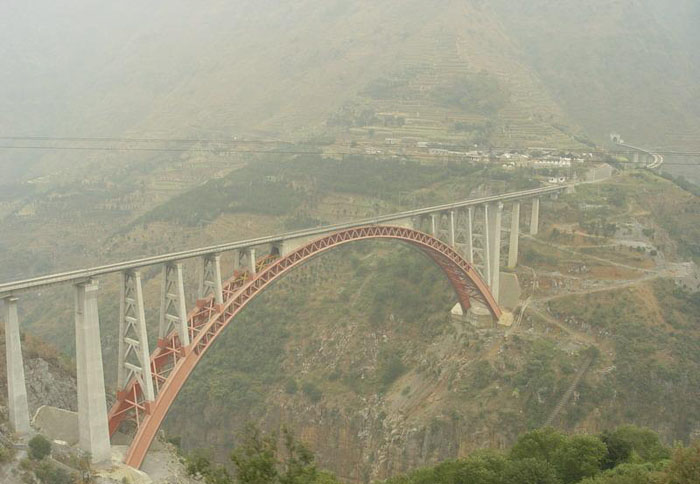

北盘江大桥1999年5月动工,2001年8月建成。全长486．2米,主拱跨度236米,单铰转体重量10400吨。桥面与江面高差为280米,是我国首次将钢管混凝土拱用于铁路的桥梁,也是目前世界上最大跨度、最大单铰转体重量的铁路钢管混凝土拱桥。



南昆铁路清水河大桥

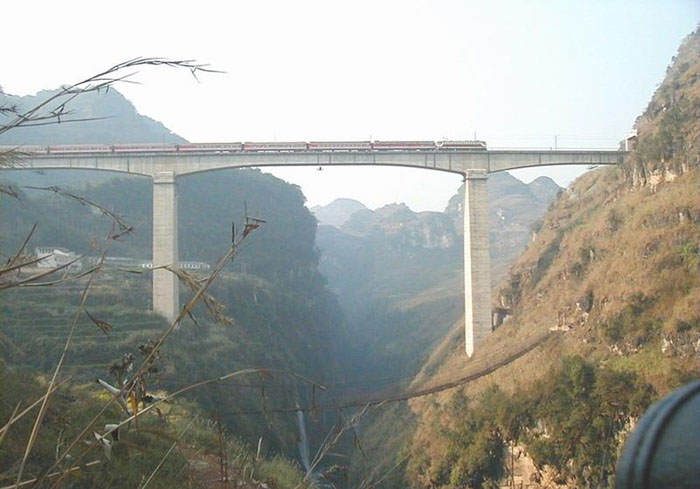

南昆铁路清水河大桥位于贵州省兴义境内，地处云贵高原峰丛山区，跨越南盘江上游支流清水河峡谷，山高谷深，地形陡峭，河谷深切呈现V形，两岸相距百余米，岸坡坡度约为80°，桥址地质复杂，除存在岩溶、岩堆、危石等不良地质现象外，尚存在桥址河谷岸坡建桥后的稳定问题。我院在设计招标中中标并实行设计为主体的工程总承包。本桥桥型为2×32米预应力混凝土简支梁+（72+128+72）米预应力混凝土连续刚构桥，桥全长360.6米。清水河大桥集深基、高墩、大跨于一体，是西南山区铁路桥梁的典型代表。桥面至谷底高达183米，是当前我国最高的铁路桥梁，也是当今世界上最高的预应力混凝土连续刚构铁路桥梁，4号主墩墩身高100米及主跨128米，居当前同类型铁路桥梁前列。主桥连续刚构的梁体采用单箱单室变高度，变截面箱体，刚构两主墩采用300号钢筋混凝土矩形空心单柱墩，顶部与梁体采用两箱体正交连接。其基础均采用埋置较深的嵌岩基础，其中昆明侧主墩基础从原地面开挖深达49米。本桥于1995年8月完成设计，1995年2月16日主体工程开工，于1996年6月6日全桥合拢。96年8月26日建成通车，该桥施工中创造了一系列新技术新工艺，被南昆指挥部评为样板工程。清水河大桥的建成使我国预应力砼铁路桥梁上了一个新台阶，为我国铁路发展谱写出新篇章。 该桥科研项目《铁路百米高墩大跨预应力混凝土连续刚构桥建造技术》于1998年3月5日通过铁道部鉴定：本成果设计及施工整体技术达到国际先进水平，其中铁路百米高墩技术达到国际领先水平。该成果获1998年中国铁路工程总公司科技进步一等奖，获1998年度中国铁路工程总公司优秀工程设计一等奖，获2000年国家建筑工程鲁班奖，获2001年贵州省科技进步一等奖。
